Trapezbleche TP18

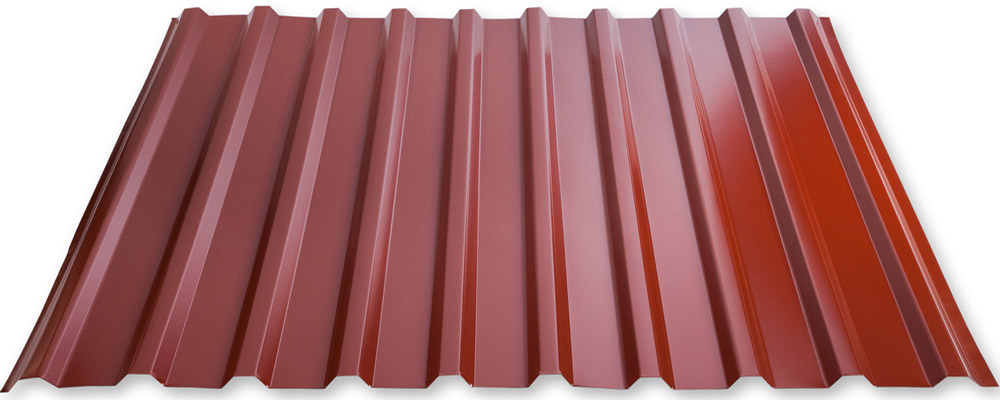

TP 18 RAL3009
TP 18 RAL3009
Verfügbare Stärken 0,50 mm 0,65 mm 0,75 mm
Verfügbare Farben RAL 3009 oxidrot
RAL 6005 moosgrün
RAL 6020 chromoxidgrün
RAL 7016 anthrazit
RAL 8004 ziegelrot
RAL 8012 rotbraun
RAL 8017 schokoladenbraun
RAL 8019 graubraun
RAL 9002 grauweiß
RAL 9005 schwarz
Alu-Zink*
RAL 6005 moosgrün
RAL 7016 anthrazit
RAL 8012 rotbraun
RAL 9002 grauweiß
RAL 6005 moosgrün
RAL 7016 anthrazit
RAL 8004 ziegelrot
RAL 8012 rotbraun
RAL 9002 grauweiß
Alu-Zink*
Qualität Stahlblech mit 275g/m² verzinkt, grundiert
u. mit 25µ farblich beschichtet
* mit 185g/m² Alu-Zink-Legierung beschichtet
Stahlblech mit 275g/m² verzinkt, grundiert
u. mit 25µ farblich beschichtet
Stahlblech mit 275g/m² verzinkt, grundiert
u. mit 25µ farblich beschichtet
Maße Deckbreite 1,07 m
Berechnungsbreite 1,15 m
Gewicht ca. 4,5-7,5 kg/m²
Längen: 0,4 m – 9,50 m
Deckbreite 1,07 m
Berechnungsbreite 1,15 m
Gewicht ca. 4,5-7,5 kg/m²
Längen: 0,4 m – 9,50 m
Deckbreite 1,07 m
Berechnungsbreite 1,15 m
Gewicht ca. 4,5-7,5 kg/m²
Längen: 0,4 m – 9,50 m
Unterkonstruktion BelastungstabelleTP18Negativlage.pdf
BelastungstabelleTP18Positivlage.pdf

TP18Negativlage

Schema der Schichten

schichtaufbau-dachbleche
